hp 4396B  Network   / Spectrum  Analyzer
                                  100kHz-1.8GHz    2Hz - 1.8GHz

with Option 1D6 Tiime gated spectrum analyzer   Firmware version REV1.16
  http://www5.omn.ne.jp/~etimellc/inst/Z/4396B_2.JPG
スペクトラム解析Option 1Ｄ6 付き　FirmwareはRev.16の最終版にUpdateしてあります

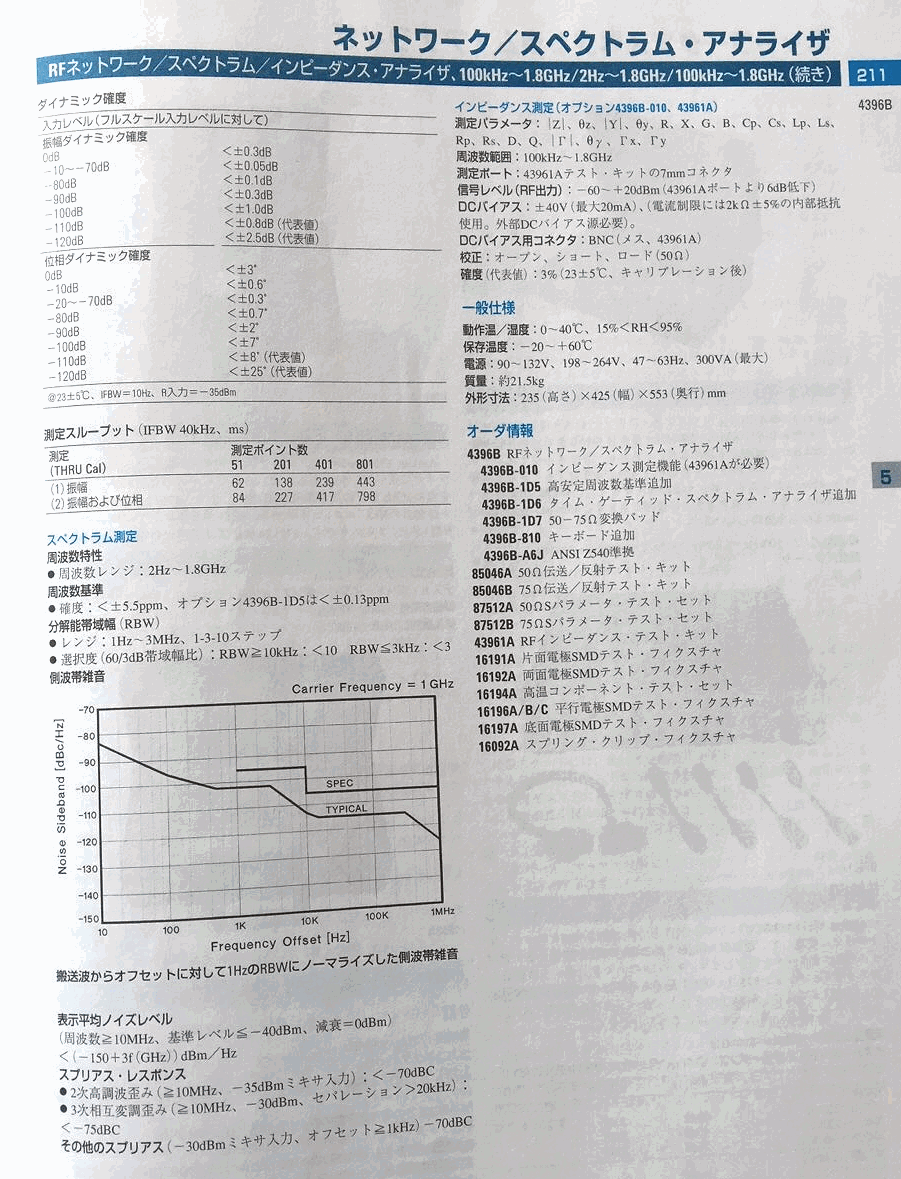

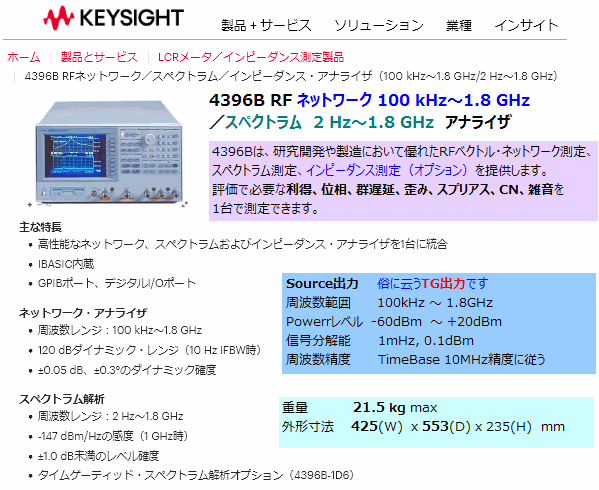

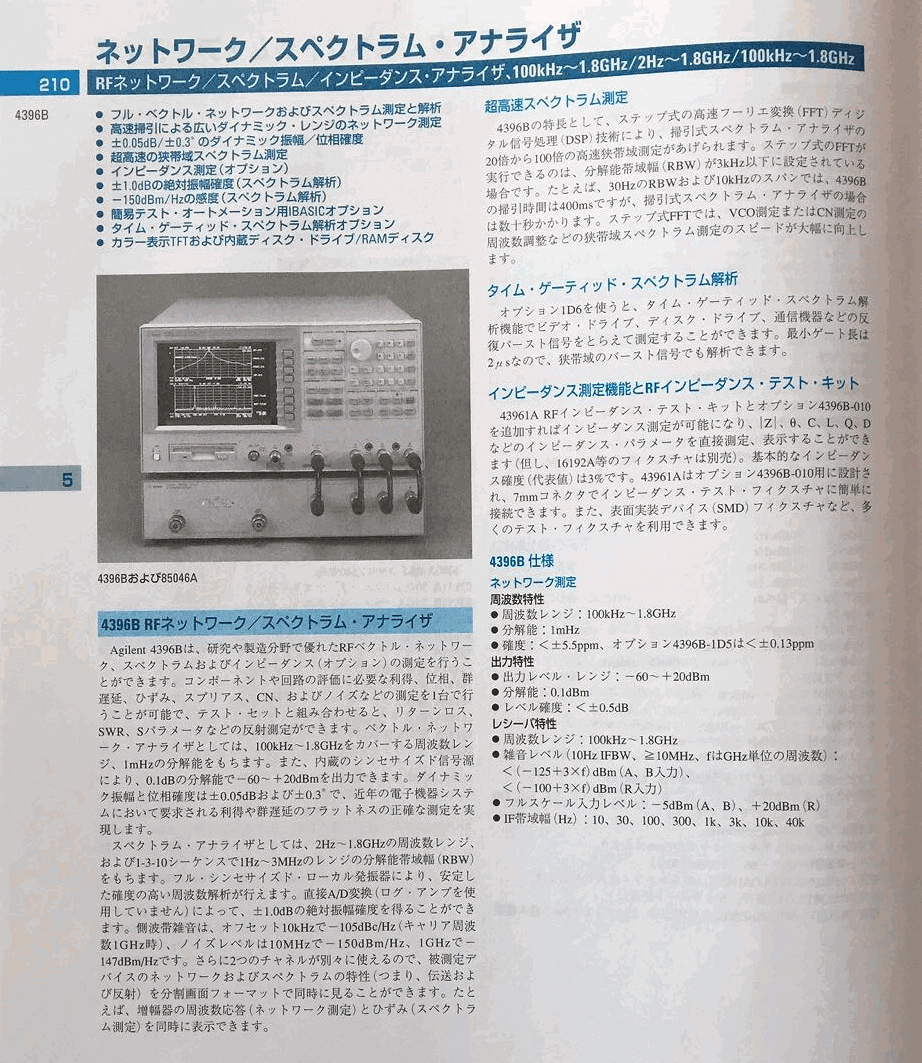

● hp 4396Bの性能概要    --　Agilent 2004 Catalogより抜粋　--




4396B 詳細データシート↓に詳細仕様が記載されてます
Agilent 4396B 1.8 GHz Network/Spectrum Analyzer

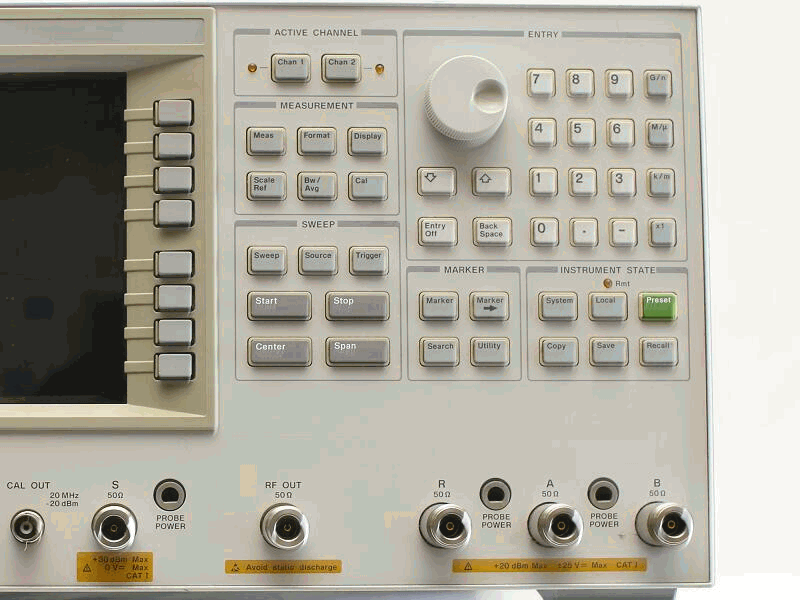

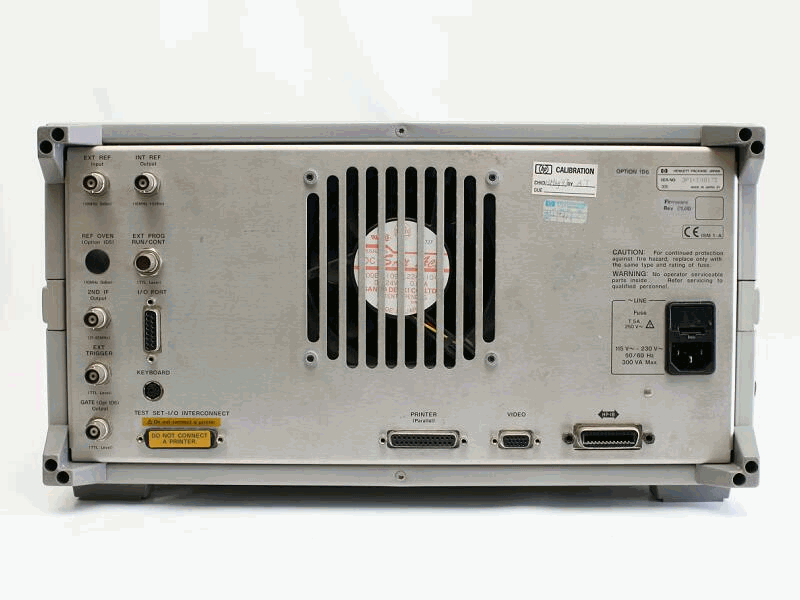

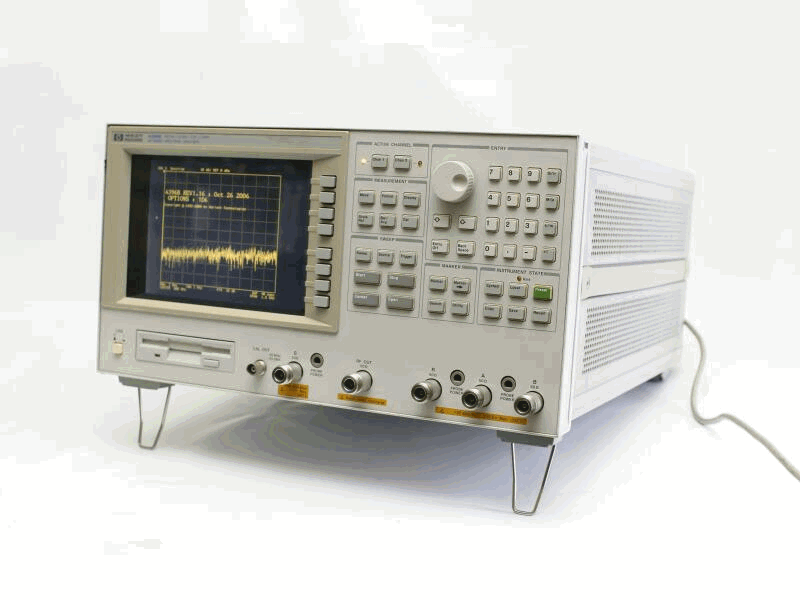

●  外観写真

　





● 4396Bを使っての計測例

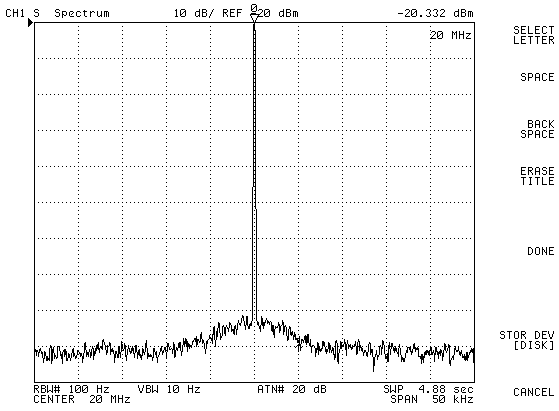

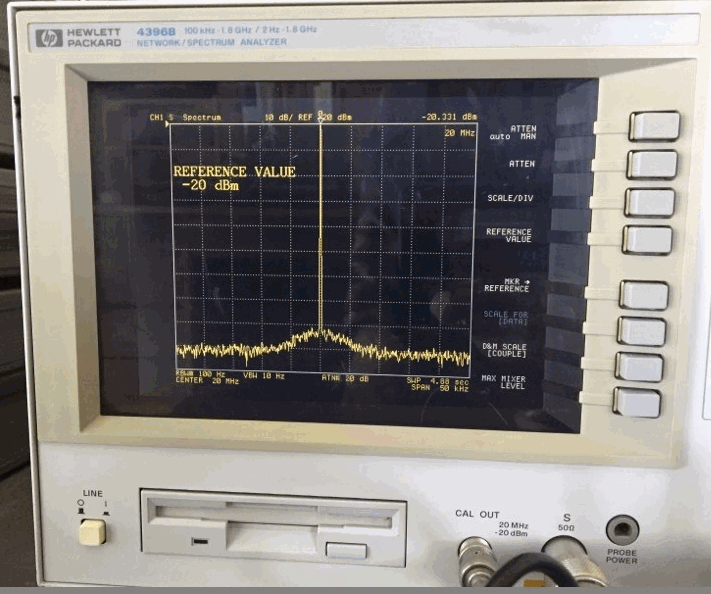

 内蔵 20MHz -20dBm CAL OUTの確認 　　Peak値 =　-20.33ｄBm   →     測定結果の画面COPYを3.5inchFDDにFile保存（TIFF形式）
    　

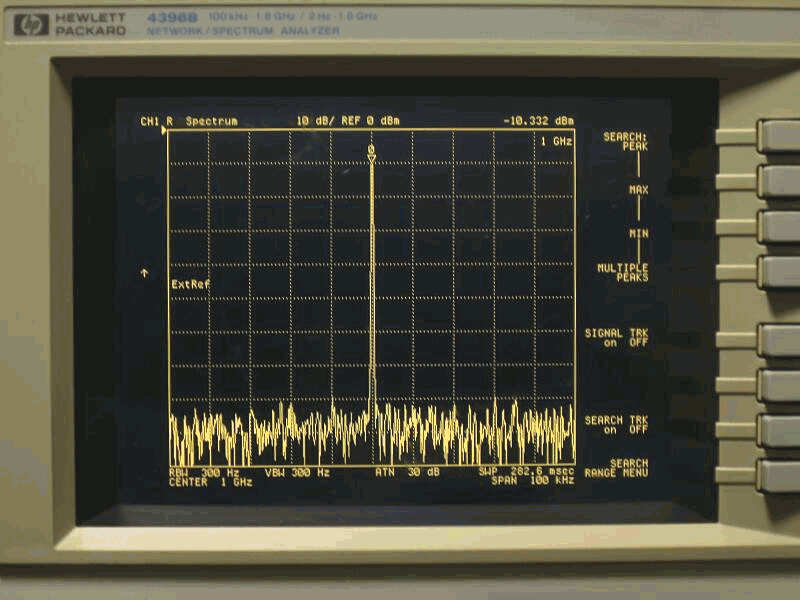

SSG hp 8663A  1ＧＨｚ -10dBm　出力のSpectrum測定

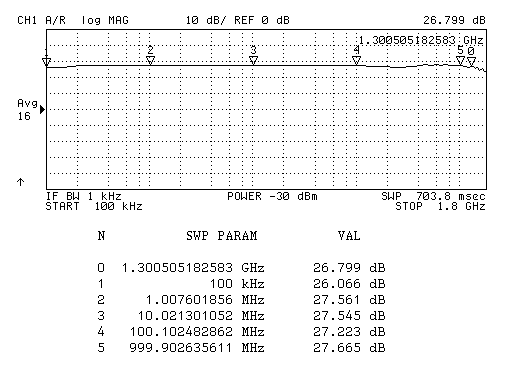

Amplifier hp 8447D 26dB/0.1-1300MHzの利得測定　　          Mini Circuits Splitter ZFRSC-2050 を用いてGain-Phase測定をしています。
  http://www5.omn.ne.jp/~etimellc/inst/A/HP8447D.JPG        http://www5.omn.ne.jp/~etimellc/inst/HP8447D.JPG

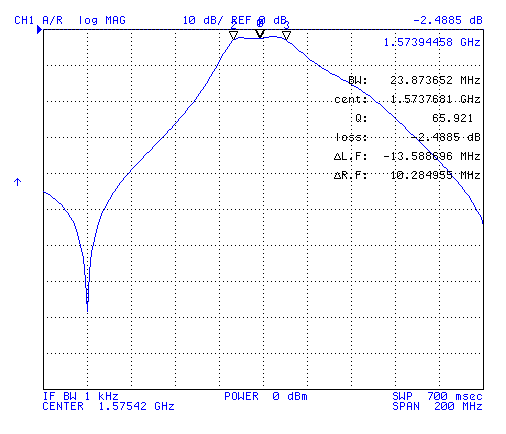

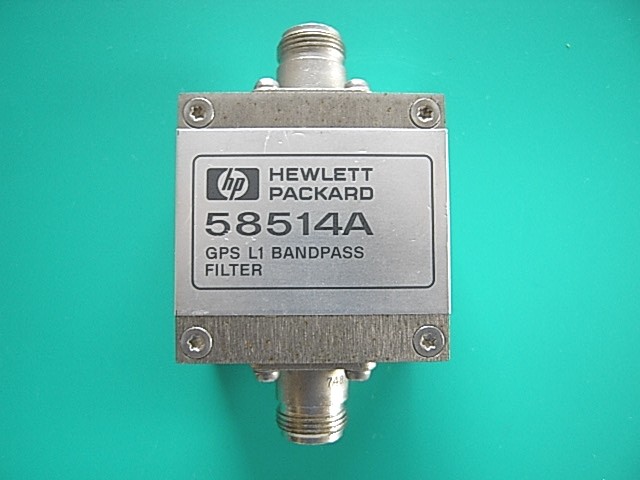

GPS  L1  Bandpass Filter hp 58514Aの通過帯域特性測定
http://www5.omn.ne.jp/~etimellc/inst/58514A.JPG      http://www5.omn.ne.jp/~etimellc/inst/58514A_g.gif

＜追伸情報＞
　 ●Intuilinkについて
IntuiLinkはWordおよびExcelに測定ツールバーを追加し、機器設定、
測定データ、画像の転送を行える4無料のコネクティビティ・ソフトウェアで、
4396Bでも使えるはずです。　最新のPC環境に対応か否かは不明
Agilent IntuiLink for 4395A/4396B/4294A が有るらしい
のですが...残念ながらDownload先がどうも見つかりません。

●4396BのManual入手先について
　　　Keysight 4396B Support  から入手して下さい。

●Network/Spectrum/Impedance測定　日本設計の系譜
4191A→4194A→4195A→4395A/B→ 4396A/B
と連綿続いたのですが、4396Bが最終形なのかも？知れません。
