【eTime】  HP Agilent周波数カウンタ 531xxA チャンネル増設用２ＧＨｚプリスケーラ PSM06aのご紹介

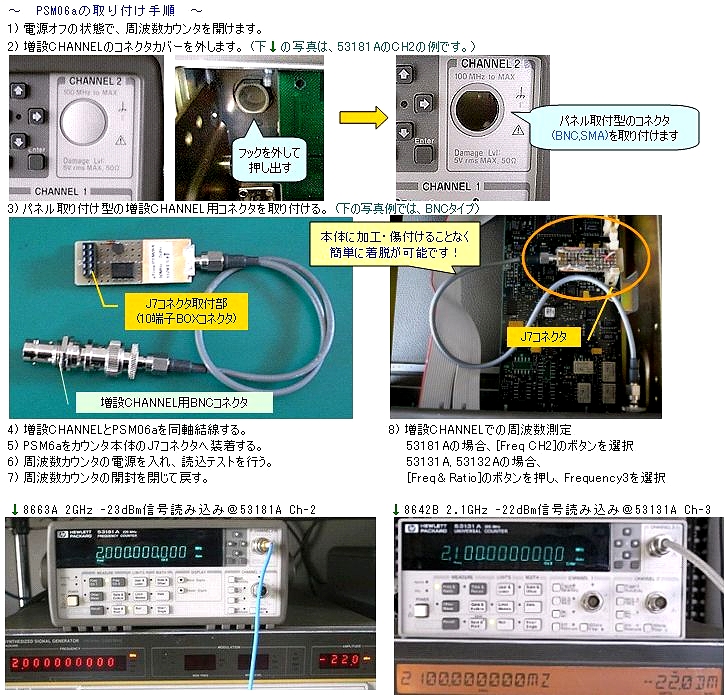

弊社独自設計のPrescaler module PSM06aをカウンタ内部J7コネクタに装着させるだけで、
Option無し 53181A, 53131A, 53132Aの周波数測定上限を225MHzから2000MHz以上に帯域Upができます。

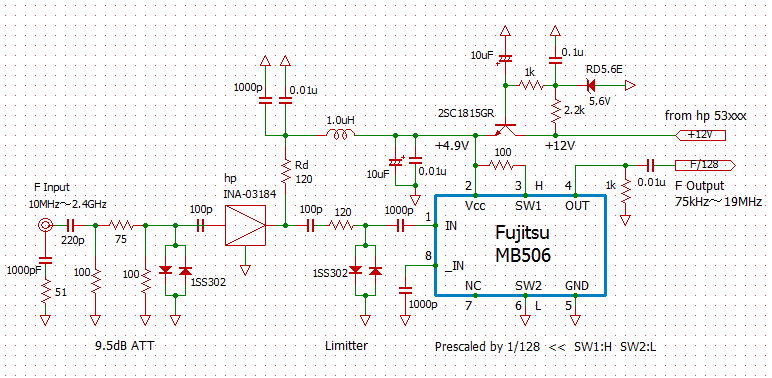

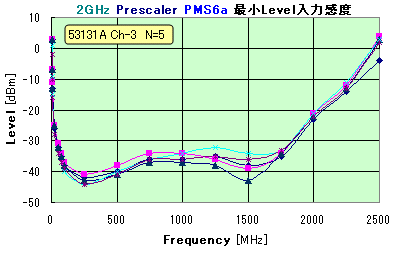

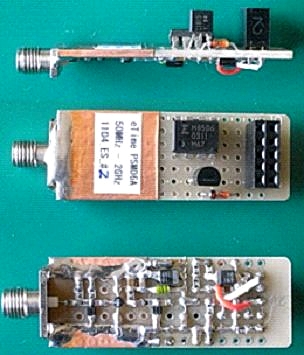

PMS06a仕様　 　周波数範囲  25MHz to 2.0GHz @ Input Level -20dBm　 　入力形式  AC 50Ω 　最大入力Level  20dBm (2.24Vrms, 約6.3Vp-p) 　消費電流  35mA max.　(カウンタ本体から+12Vを貰います） 　Module外形  56mm x 18mm x 10mm PMS06a外観　　　手作り品です　：−）  PMS06a回路図　　　　2011.3.11正午　試作TEST評価でOKと喜んだのも束の間、その直後に大震災に見舞われたのでした　(^^;;
