【eTime】
HP Agilent周波数カウンタ 531xxA チャンネル増設用３ＧＨｚプリスケーラ PSMe07sのご紹介
Prescaler module
PSMe07sをカウンタ内部J7コネクタに装着させるだけで、
Option無し 53181A, 53131A,
53132Aの周波数測定上限を225MHzから3000MHz以上に帯域Upができます。
PMSe07s仕様

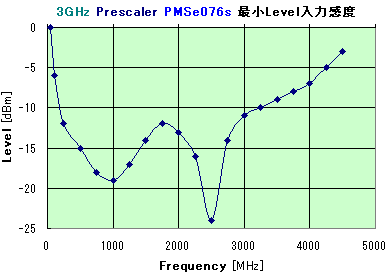

周波数範囲
100MHz to
3GHz @ Input Level -7dBm (
0.1Vrms )
入力形式
AC 50Ω
（SMB）
最大入力Level
20dBm (2.24Vrms, 約6.3Vp-p)
消費電流
26mA max. (カウンタ本体から+12Vを貰います）
Module外形
36mm x 18mm x
10mm

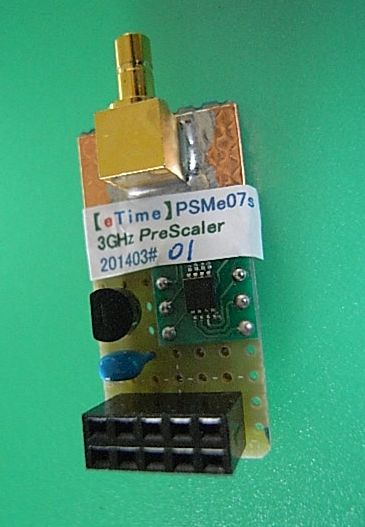

PMSe07s外観 手作り品です ：−）

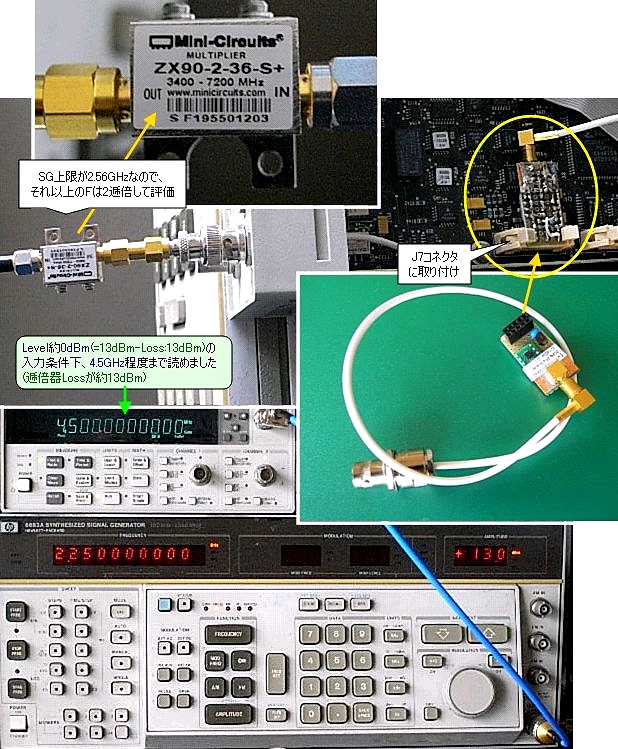

4.5GHz読込例 及び 内部取り付けの様子↓
